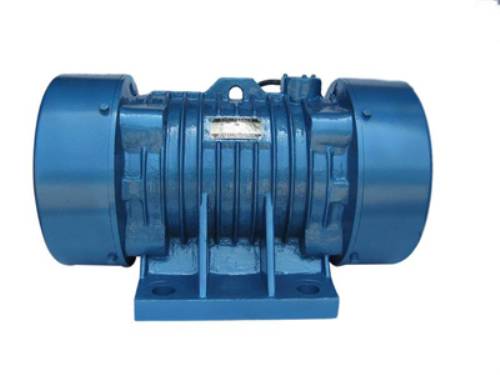

振動電機的磁通勢

異步電機主、漏磁通的概念可以應用到振動電機中。振動電機中，同時鉸鏈著定子、轉子繞組的磁通為主磁通，主磁通一定通過氣隙，其路徑為主磁路；只鉸鏈定子繞組，不鉸鏈轉子繞組的磁通為定子漏磁通，漏磁通感應產生的電動勢可以用電路在電抗上的電壓降來表示。 當振動電機的定子三相對稱繞組接到三相對稱電源上時，就會產生三相合成旋轉磁通勢，簡稱電樞磁通勢，用空間矢量F表示。設電樞磁通勢F的轉向為逆時針方向，轉速為振動轉速。 先不考慮振動電機的啟動過程，認為它的轉子也是逆時針方向以振動轉速旋轉著，并在轉子L的勵磁繞組里通人直流勵磁電流fi。由勵磁電流，產生的磁通勢，稱勵磋磁通勢（直流磁通勢），用Fo表示，它也是一個空間矢量。由于勵磁電流J，是直流，勵磁磁通勢Fo相對于轉子而言是靜止的，但轉子本身以振動轉速逆時針方向旋轉著，所以勵磁磁通勢Fo相對于定子也以振動轉速逆時針方向旋轉。可見，作用在振動電機的主磁路上一共有兩個磁通勢，即電樞磁通勢F。和勵磁磁通勢F，二者都以振動轉速同向方向旋轉’相對靜止，即所謂振動旋轉。但是二者在空間卻不一定非位置相同不可，可能是一個在前，另一個在后的一道旋轉。 為了簡單起見，不考慮電機主磁路有飽和現象，認為主磁路是線性磁路。這就是說，作用在電機主磁路上的各個磁通勢，可以認為它們在豐磁路里單獨產生自己的磁通，當這些磁通與定子相繞組交鏈時，單獨產生自己的相電動勢。*后把fe繞組里的各電動勢根據基爾萑夫第二定律一起考慮即可。 先考慮威磁磁通勢Fo單獨在電機上磁路里產生磁通時的情況。 在研究磁通勢產生磁通之前，先規定兩個軸：把轉子一個N極和—個s極的中心線稱為縱軸，或稱d軸；與縱軸相距90’空間電角度的地方稱橫軸，或稱q軸。d軸和q軸都隨著轉子一同旋轉。礎磁磁通勢Fo作用在縱軸方向，產生的磁通。若把勵磁磁通勢Fo單獨產生的磁通叫勵磁磁通，顯然經過的磁路是依縱軸對稱的磁路，并且隨著轉子一起旋轉。
