振動電機運行軌跡的種類

振動機械設備主要利用振動電機作為簡單、可靠而有效的動力。

振動電機在振動體上按照不同的安裝組合形式可以產生不同的振動軌跡，從而更有效的完成各種作業。

振動電機的運動軌跡主要有下面幾種：
　 　　
1）圓或橢圓振動：振動體的振動軌跡在水平面上的投影是一條直線，而在垂直面上的投影為一個圓或橢圓的振動形式稱為圓或橢圓型振動。通常將一臺振動電機安裝在振動機械機體上，即可產生圓形或橢圓形的振動。這種運動發生在與振動電機轉軸相垂直的平面上，其形式則主要由振動電機與整機重心的相對位置而定。
　　
2）旋振動：振動體的振動軌跡在水平面上的投影是圓或橢圓，這種振動形式稱為旋振動。旋振動又可以分為復旋型振動、渦旋型振動、平旋型振動三種形式。當振動體的振動軌跡在垂直面上的投影為一圓或橢圓者，其振動形式稱為復旋型振動；當振動體的振動軌跡在垂直面上的投影為一斜直線時，其振動形式稱為渦旋型振動；當振動體的振動軌跡在垂直面上的投影為一水平直線時，其振動形式稱為平旋型振動。通常由立式振動電機激振的振動機械產生旋振動，其振動形式由立式振動電機兩端激振塊的夾角而定。也可將兩臺臥式振動電機安裝在振動設備的兩側，使其轉軸呈一設定的角度，則振動機械也將產生旋振動。

3）復合振動：振動體的振動是由兩組激振系統產生的，其振動形式稱為復合型振動。復合型振動一般分為雙頻復合型和雙幅復合型兩種形式。某些特殊性能的振動篩分設備，使用兩臺不同型號不同轉速的振動電機，分別安裝于篩分機械的進料端和出料端，使進料端呈現大振幅低頻率的振動，同時出料端呈現小振幅高頻率振動，篩分機械的中部重疊兩種振動，使得篩分機械在工作中起到更有效的篩分作用。

4）直線振動：振動體的振動軌跡在水平面和垂直面上的投影都是直線的振動形式稱為直線型振動。將兩臺相同型號的振動電機安裝在振動機械機體上，使兩個轉軸處于互相平行的位置，運行時電機的轉向相反，則兩臺電機必然進行同步運轉，機體產生直線型的振動。

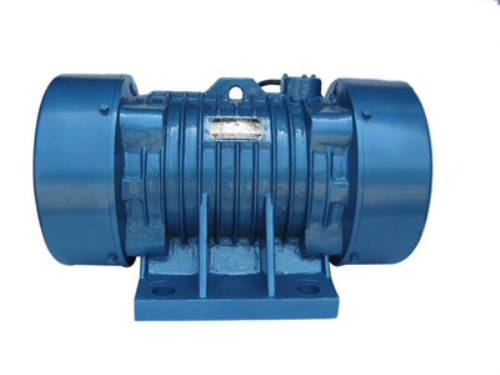

三鑫YZO5-6,0.4KW振動電機
